উচ্চ-শক্তি অ্যাপ্লিকেশন যেমন বৈদ্যুতিক মোটরসাইকেল, ই-বাইক, শিল্প সরঞ্জাম এবং পুনর্নবীকরণযোগ্য শক্তি সিস্টেমগুলিতে, উচ্চতর টর্ক, দক্ষতা বৃদ্ধি এবং সংক্রমণ হ্রাস হ্রাস করার ক্ষমতার জন্য একটি 72 ভি ব্যাটারি সেটআপ প্রায়শই পছন্দ করা হয়। একটি 72 ভি সিস্টেম তৈরির জন্য কেবল ব্যাটারিগুলির সঠিক সংখ্যাই নয়, ব্যাটারি কনফিগারেশনগুলি কীভাবে ভোল্টেজ, ক্ষমতা এবং সুরক্ষা প্রভাবিত করে তার একটি সঠিক বোঝার প্রয়োজন।
অনেক ব্যবহারকারী ধরে নেন যে 72 ভি অর্জন করা কেবল ব্যাটারি স্ট্যাকিংয়ের বিষয়। তবে, সিরিজ এবং সমান্তরাল সংযোগগুলির সঠিক জ্ঞান ছাড়াই এবং ব্যাটারি স্পেসিফিকেশনগুলির যেমন বর্তমান রেটিং, অভ্যন্তরীণ প্রতিরোধের এবং রসায়ন-সিস্টেম-সিস্টেমের প্রভাব অকালকে কম পারফর্ম বা হ্রাস করতে পারে। যথাযথ ভোল্টেজ এবং বর্তমান কনফিগারেশন সরাসরি কর্মক্ষমতা, দীর্ঘায়ু এবং নির্ভরযোগ্যতা নির্ধারণ করে।
ব্যাটারি কনফিগারেশন ফান্ডামেন্টালস: সিরিজ বনাম সমান্তরাল

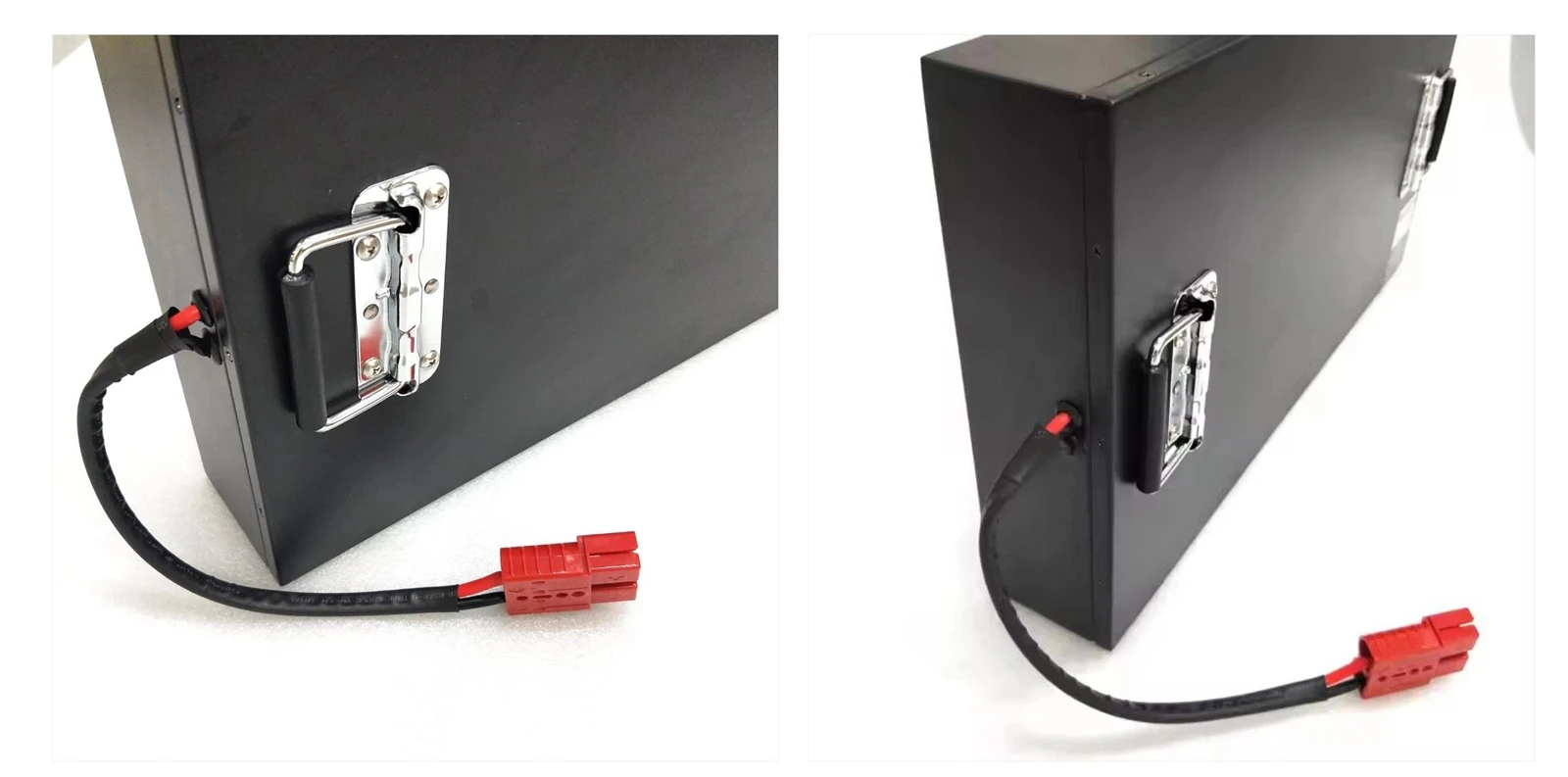

ডিজাইন করতে ক72 ভি ব্যাটারি প্যাক, প্রথমে দুটি মৌলিক সংযোগ পদ্ধতি বুঝতে হবে: সিরিজ এবং সমান্তরাল।
- সিরিজ সংযোগ: একটি ব্যাটারির ইতিবাচক টার্মিনালটি পরবর্তীটির নেতিবাচক টার্মিনালের সাথে সংযুক্ত করা। একটি সিরিজে, ভোল্টেজগুলি যুক্ত হয়, তবে অ্যাম্প-ঘন্টা (এএইচ) ক্ষমতা একই থাকে। এটি মোট সিস্টেম ভোল্টেজ বাড়ানোর জন্য ব্যবহৃত পদ্ধতি।
- সমান্তরাল সংযোগ: সমস্ত ইতিবাচক টার্মিনাল একসাথে এবং সমস্ত নেতিবাচক টার্মিনাল একসাথে সংযুক্ত করা। এই ক্ষেত্রে, ভোল্টেজ স্থির থাকে তবে ক্ষমতা (এএইচ) বৃদ্ধি পায়। দীর্ঘতর রান-টাইম বা উচ্চতর বর্তমান আউটপুট প্রয়োজন হলে এই পদ্ধতিটি ব্যবহৃত হয়।
যেহেতু লক্ষ্যটি 72V এ পৌঁছানোর জন্য, ব্যাটারিগুলি অবশ্যই সিরিজে সংযুক্ত থাকতে হবে।
ভোল্টেজ বিকল্পগুলি: 6V এবং 12V ব্যাটারি কনফিগারেশনগুলির তুলনা
অফ-দ্য শেল্ফ ব্যাটারি ব্যবহার করে 72 ভি সিস্টেম একত্রিত করার জন্য সাধারণত দুটি পন্থা রয়েছে: 6 ভি বা 12 ভি ইউনিট সহ।
- 6 ভি ব্যাটারি ব্যবহার করে:
72V অর্জনের জন্য সিরিজে 12 ব্যাটারি প্রয়োজন (6V × 12=72 v)।
- 12 ভি ব্যাটারি ব্যবহার করে:
সিরিজে কেবল 6 টি ব্যাটারি প্রয়োজন (12V × 6=72 v)।
ব্যবহারিক তুলনা
12 ভি ব্যাটারি:
- কম ইউনিট এবং কম সংযোগ প্রয়োজন, যা জটিলতা এবং তারের ত্রুটিগুলির সম্ভাবনা হ্রাস করে।
- সাধারণত উচ্চ-শক্তি লোড যেমন মোটর বা ইনভার্টারগুলির জন্য আরও উপযুক্ত করে তোলে, উচ্চতর বর্তমান স্রাব ক্ষমতা সরবরাহ করে।
6 ভি ব্যাটারি:
- প্রায়শই কম ব্যয়বহুল, বিশেষত গভীর-চক্রের সীসা-অ্যাসিড ফর্ম্যাটগুলিতে।
- ফর্ম ফ্যাক্টর এবং প্রতিস্থাপন নমনীয়তার ক্ষেত্রে বিকল্পগুলির একটি বিস্তৃত পরিসীমা সরবরাহ করুন।
- স্বল্প ব্যয় বা উদ্বৃত্ত ইনভেন্টরিতে অ্যাক্সেস সহ ব্যবহারকারীদের জন্য আরও ভাল উপযুক্ত হতে পারে।
6V এবং 12V ব্যাটারির মধ্যে পছন্দটি স্থানের সীমাবদ্ধতা, সিস্টেমের বর্তমান প্রয়োজনীয়তা এবং রক্ষণাবেক্ষণের পছন্দগুলির উপর নির্ভর করে। তবে, বেশিরভাগ ডিআইওয়াই 72 ভি ব্যাটারি বিল্ডগুলির জন্য, 12 ভি ব্যাটারিগুলি তাদের সরলতা এবং বৈদ্যুতিক যানবাহন সিস্টেমের সাথে আরও ভাল সামঞ্জস্যের কারণে বেশি সাধারণ।
মূল গণনা: 72 ভি পৌঁছাতে কত 12 ভি ব্যাটারি?
সূত্রটি সোজা:
ব্যাটারির সংখ্যা=লক্ষ্য ভোল্টেজ ÷ ব্যাটারি ভোল্টেজ
12 ভি ব্যাটারির জন্য:
72V ÷ 12V=6 ব্যাটারি (সিরিজে)
প্রতিটি ব্যাটারি 12 ভোল্ট অবদান রাখে এবং যখন সিরিজে সংযুক্ত থাকে, তখন মোট সিস্টেম ভোল্টেজ সমস্ত পৃথক ভোল্টেজের যোগফল। সামগ্রিক ক্ষমতা অবশ্য চেইনের একক ব্যাটারির মতোই রয়েছে।
উদাহরণস্বরূপ, যদি প্রতিটি 12V ব্যাটারির 20AH এর ধারণক্ষমতা থাকে তবে সম্পূর্ণ 72 ভি প্যাকটি 72V 20AH-NOT 72V 120AH হবে।
সিস্টেম রানটাইম এবং বর্তমান বিতরণ অনুমান করার সময় এই পার্থক্যটি অত্যন্ত গুরুত্বপূর্ণ। যদি উচ্চতর ক্ষমতা প্রয়োজন হয় তবে অতিরিক্ত 72 ভি সিরিজের স্ট্রিংগুলি এএইচ স্কেল করতে সমান্তরালে সংযুক্ত করা যেতে পারে।
ধাপে ধাপে: সিরিজে 6x 12V ব্যাটারি কীভাবে সংযুক্ত করবেন
72 ভি সিস্টেমের জন্য সিরিজে নিরাপদে ছয়টি 12 ভি ব্যাটারি তারের জন্য, এই পদক্ষেপগুলি অনুসরণ করুন:
1। প্রস্তুতি:
- নিশ্চিত করুন যে সমস্ত ব্যাটারি একই ব্র্যান্ড, মডেল, ভোল্টেজ এবং ক্ষমতা।
- আদর্শভাবে, ভারসাম্যপূর্ণ কর্মক্ষমতা এবং চার্জিং আচরণ নিশ্চিত করতে এগুলি একই উত্পাদন ব্যাচ থেকে হওয়া উচিত।
2। তারের ক্রম:
- ব্যাটারি 1 এর নেতিবাচক (-) টার্মিনালটি ব্যাটারি 2 এর ইতিবাচক (+) টার্মিনালের সাথে সংযুক্ত করুন
- ব্যাটারি 2 এর নেতিবাচক (-) ব্যাটারি 3 এর ধনাত্মক (+) এর সাথে সংযুক্ত করুন
- ব্যাটারি 6 অবধি এই প্রক্রিয়াটি চালিয়ে যান, যার নেতিবাচক (-) টার্মিনাল সিস্টেম নেতিবাচক আউটপুট হিসাবে পরিবেশন করবে
- ব্যাটারি 1 এর ইতিবাচক (+) সিস্টেম পজিটিভ আউটপুট হবে
3। চূড়ান্ত আউটপুট:
প্রথম ব্যাটারির ইতিবাচক এবং শেষ ব্যাটারির নেতিবাচক মধ্যে পরিমাপ করা ভোল্টেজটি প্রায় 72V (বা পুরোপুরি চার্জ থাকলে উচ্চতর) হওয়া উচিত।
4। ডাবল চেক:
- সমস্ত সংযোগগুলি শক্ত এবং জারা-মুক্ত তা যাচাই করুন।
- প্রত্যাশিত বর্তমান লোডটি পরিচালনা করতে উপযুক্ত গেজের অন্তরক তারগুলি ব্যবহার করুন।
একটি 72 ভি ব্যাটারি সিস্টেম তৈরি করার সময় মূল বিবেচনাগুলি
সিরিজে ছয়টি 12 ভি ব্যাটারি সংযুক্ত করার সময় প্রযুক্তিগতভাবে সহজ, সুরক্ষা, নির্ভরযোগ্যতা এবং দীর্ঘমেয়াদী কর্মক্ষমতা নিশ্চিত করার জন্য বেশ কয়েকটি সমালোচনামূলক সতর্কতা রয়েছে।
অভিন্ন ব্যাটারি ব্যবহার করুন
সমস্ত ছয়টি ব্যাটারি অবশ্যই ভোল্টেজ, ক্ষমতা (এএইচ), রসায়ন, ব্র্যান্ড এবং পছন্দসই উত্পাদন ব্যাচে মেলে। অভ্যন্তরীণ প্রতিরোধের বা অত্যাধুনিক স্বাস্থ্যগুলির বিভিন্নতা ভারসাম্যহীন চার্জিং এবং স্রাবের দিকে পরিচালিত করতে পারে, যার ফলে হতে পারে:
- হ্রাস সিস্টেম জীবনকাল
- দুর্বল কোষগুলির অকাল অবনতি
- লিথিয়াম-ভিত্তিক সিস্টেমগুলিতে তাপ পালানোর ঝুঁকি
নিরাপদ হ্যান্ডলিং অনুশীলন
ব্যাটারি অ্যাসেমব্লিতে সঠিকভাবে সম্পাদন না করা হলে উল্লেখযোগ্য ঝুঁকি জড়িত। সর্বদা নিম্নলিখিত সুরক্ষা প্রোটোকলগুলি মেনে চলেন:
- বৈদ্যুতিক শক এবং অ্যাসিড এক্সপোজার থেকে রক্ষা করতে অন্তরক গ্লাভস এবং সুরক্ষা গগলগুলি পরুন (বিশেষত সীসা-অ্যাসিড ব্যাটারির জন্য)
- ব্যাটারি সেটআপের কাছে স্পার্কস এবং খোলা শিখা এড়িয়ে চলুন
- নিরাপদে পিক কারেন্ট হ্যান্ডেল করতে যথাযথ গেজ কেবলগুলি এবং সুরক্ষিত সংযোগকারীগুলি ব্যবহার করুন
- টার্মিনালগুলি পরিষ্কার, আঁটসাঁট এবং জারা-মুক্ত তা নিশ্চিত করুন
চার্জার সামঞ্জস্যতা
দক্ষতার সাথে এবং নিরাপদে ব্যাটারি সিস্টেম চার্জ করতে একটি 72 ভি-রেটেড চার্জার প্রয়োজন। আরও:
- সীসা-অ্যাসিড ব্যাটারিগুলির জন্য ধ্রুবক বর্তমান/ধ্রুবক ভোল্টেজ (সিসি/সিভি) প্রোফাইল এবং তাপমাত্রার ক্ষতিপূরণ প্রয়োজন
- লিথিয়াম-আয়ন বা লাইফপো ₄ ব্যাটারিগুলির জন্য কঠোর ভোল্টেজ কাটঅফস এবং বর্তমান সীমাবদ্ধতার সাথে লিথিয়াম-নির্দিষ্ট চার্জ অ্যালগরিদম প্রয়োজন
লিথিয়াম সিস্টেমের জন্য বিএমএস
যদি লিথিয়াম ব্যাটারি ব্যবহার করা হয় তবে ব্যাটারি ম্যানেজমেন্ট সিস্টেম (বিএমএস) সংহত করা বাধ্যতামূলক। একটি মানের বিএমএস নিশ্চিত করে:
- অতিরিক্ত চার্জ, অতিরিক্ত স্রাব এবং অতিরিক্ত সুরক্ষা
- চার্জ চক্রের সময় সেল ভারসাম্য
- তাপমাত্রা পর্যবেক্ষণ এবং ত্রুটি বিচ্ছিন্নতা
লিথিয়াম সেটআপগুলিতে বিএমএস এড়ানো কেবল ঝুঁকিপূর্ণই নয় তবে এটি অপরিবর্তনীয় ক্ষতি বা সুরক্ষার ঝুঁকির কারণ হতে পারে।
72 ভি ব্যাটারি সিস্টেমের রিয়েল-ওয়ার্ল্ড অ্যাপ্লিকেশন
ভোল্টেজ স্তর এবং সিস্টেম জটিলতার মধ্যে সর্বোত্তম ভারসাম্যের কারণে 72 ভি কনফিগারেশনটি বেশ কয়েকটি শিল্প জুড়ে ব্যাপকভাবে গৃহীত হয়।
- বৈদ্যুতিক যানবাহন (ইবাইক, স্কুটার, মোটরসাইকেল)
সর্বাধিক উচ্চ-পারফরম্যান্স ই-বাইক এবং বৈদ্যুতিক স্কুটারগুলি 72V 20AH বা 72V 32AH প্যাকগুলি ব্যবহার করে, 2000W এবং 5000W এর মধ্যে পাওয়ার মোটরগুলিকে পর্যাপ্ত ভোল্টেজ সরবরাহ করে। এই সেটআপটি দ্রুত ত্বরণ, দীর্ঘ পরিসীমা এবং প্রবণতার উপর আরও ভাল দক্ষতা নিশ্চিত করে।
- গল্ফ কার্টস
কিছু গল্ফ কার্ট 4 × 12 ভি ব্যাটারি ব্যবহার করে এবং 72 ভি পৌঁছাতে বুস্ট রূপান্তরকারীদের সাথে ক্ষতিপূরণ দেয় তবে এটি অতিরিক্ত জটিলতা এবং শক্তি ক্ষতির পরিচয় দেয়। একটি 6 × 12 ভি ডাইরেক্ট সিরিজ সংযোগটি সাধারণত নিরাপদ, সহজ এবং আরও শক্তিশালী।
- শিল্প সরঞ্জাম এবং পুনর্নবীকরণযোগ্য স্টোরেজ
অফ-গ্রিড সৌর সিস্টেম, গুদাম রোবোটিক্স এবং ব্যাকআপ পাওয়ার সিস্টেমের মতো উচ্চ-চাহিদা সেটিংসে, 72 ভি সেটআপগুলি বর্তমান প্রবাহকে হ্রাস করে (48 ভি বা নিম্ন সিস্টেমের তুলনায়), তারের আকার এবং প্রতিরোধমূলক ক্ষতি হ্রাস করে-বিশেষত দীর্ঘমেয়াদী স্রাব বা রিমোট ইনস্টলেশনগুলির জন্য সমালোচনামূলক।
প্রযুক্তিগত পরামিতি এবং শক্তি গণনা
ভোল্টেজের পরিসীমা
যদিও নামমাত্র ভোল্টেজ 72 ভি, রিয়েল-ওয়ার্ল্ড অপারেশন একটি পরিসীমা বিস্তৃত:
- সম্পূর্ণ চার্জড সিস্টেম: 13.5V × 6=81 v
- স্রাব কাট অফ (কম ভোল্টেজ সুরক্ষা): 10.5V × 6=63 v
মোটর কন্ট্রোলার, ইনভার্টার এবং চার্জ সুরক্ষা সিস্টেম নির্বাচন করার সময় এই গতিশীল পরিসীমাটি অবশ্যই গণনা করা উচিত।
শক্তি ক্ষমতা
মোট শক্তি সামগ্রী হিসাবে গণনা করা হয়:
শক্তি (ডাব্লুএইচ)=ভোল্টেজ (ভি) × ক্ষমতা (এএইচ)
উদাহরণ:
6 × 12V 100AH ব্যাটারি সিরিজে → 72V 100AH = 7200 WH (7.2kWh)
এটি ব্যবহারযোগ্য শক্তি (সিস্টেম দক্ষতার সাপেক্ষে) যা আদর্শ শর্তে প্রায় 7.2 ঘন্টা 1000W ডিভাইসকে শক্তি দিতে পারে।
উপসংহার
12 ভি ইউনিট ব্যবহার করে একটি 72 ভি ব্যাটারি সিস্টেম তৈরি করতে আপনার সিরিজে সংযুক্ত ছয়টি ব্যাটারি দরকার। এই কনফিগারেশনটি সোজা, তবে ব্যাটারি অভিন্নতা, সঠিক তারের এবং সুরক্ষা প্রোটোকলগুলি নিশ্চিত করার ক্ষেত্রে প্রযুক্তিগত শৃঙ্খলা প্রয়োজন।
72V এ পৌঁছানোর বাইরেও ব্যবহারকারীদের অবশ্যই বিবেচনা করতে হবে:
- কাঙ্ক্ষিত রানটাইমের জন্য প্রয়োজনীয় ক্ষমতা (এএইচ)
- উপযুক্ত স্রাব-রেটেড ব্যাটারি নির্বাচন করতে বর্তমান লোড করুন
- ব্যাটারি রসায়ন, ভারসাম্য ব্যয়, কর্মক্ষমতা এবং জীবনচক্র
- সিস্টেম সুরক্ষা, বিশেষত লিথিয়াম কোষ সহ
উচ্চ-ভোল্টেজ সিস্টেমে, নকশা বা ইনস্টলেশনের একটি ছোটখাটো তদারকি কর্মক্ষমতা বা সুরক্ষাকে উল্লেখযোগ্যভাবে প্রভাবিত করতে পারে। বৈদ্যুতিক পরিবহন বা স্টেশনারি স্টোরেজের জন্য, চিন্তাশীল পরিকল্পনা এবং উচ্চ-মানের উপাদানগুলি অ-আলোচনাযোগ্য।
লেখক সম্পর্কে

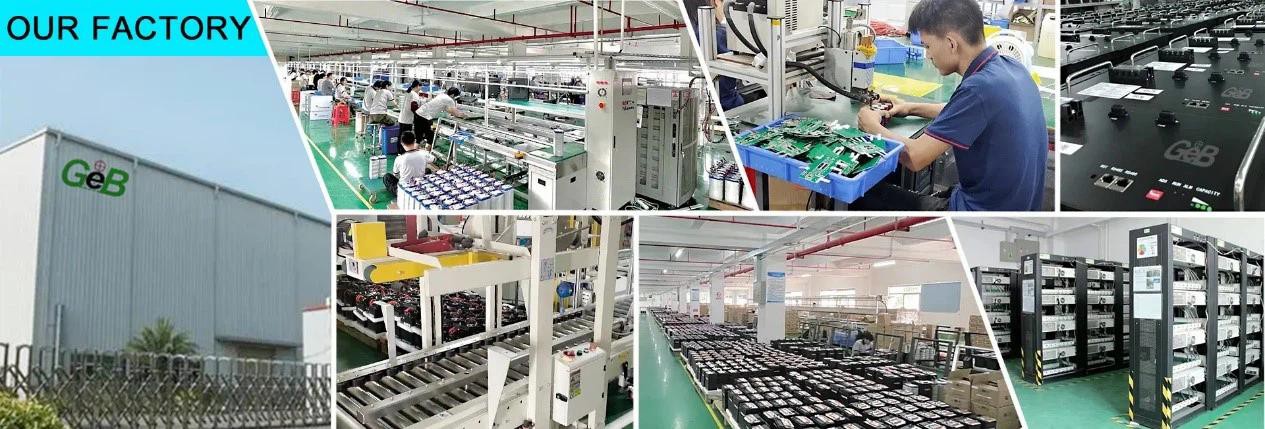

জিইবি হ'ল জেনারেল ইলেকট্রনিক্স টেকনোলজি কোং এর একটি ব্র্যান্ড, লিমিটেড জিইবি একজন শীর্ষস্থানীয়ইবাইক লিথিয়াম ব্যাটারি প্রস্তুতকারকচীনে, বৈদ্যুতিক সাইকেলের জন্য লিথিয়াম ব্যাটারিগুলিতে মনোনিবেশ করা এবং উন্নত 72 ভি বৈদ্যুতিক সাইকেল ব্যাটারি সমাধান সরবরাহ করে। ২০০৯ সালে প্রতিষ্ঠিত এবং শেনজেনে সদর দফতর, জিইবি 180 টিরও বেশি কর্মচারী এবং বার্ষিক বিক্রয় $ 30 মিলিয়ন ডলারের বেশি সহ শিল্পের একটি বিশ্বস্ত ব্র্যান্ডে পরিণত হয়েছে।
